イタリア・FENZI社は創業以来ガラス関連のシール材・ペイント材の分野で高品質・高機能な材料を提供し続けている世界のリーディングカンパニーです。複層ガラス用シール材として、一次シール材「BUTYLVER（ブチルバー）」、ポリサルファイド系二次シール材「THIOVER F/1（チオバーF/1）」などで世界トップシェアの販売実績を有しておりますが、同社では複層ガラスの性能を担保するために欠かせない材料である乾燥剤も取り扱っており、「MOLVER（モルバー）」の商品名で販売しています。

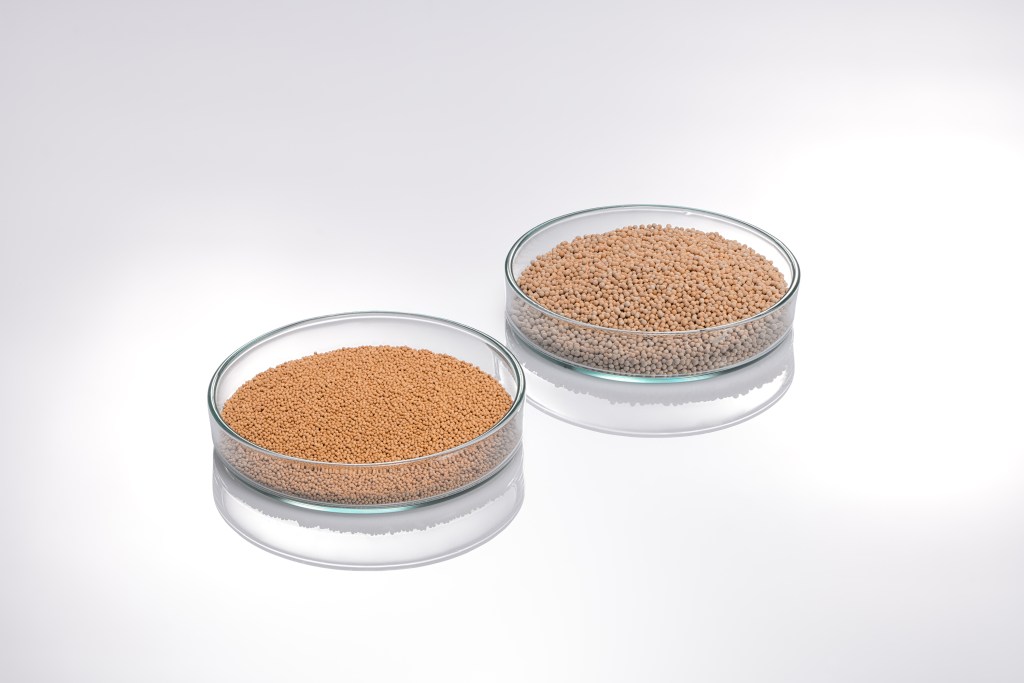

MOLVERは、複層ガラス向けに特別に設計された3Aモレキュラーシーブ（LTA型ゼオライトで、細孔径約3Å（＝0.3ナノメートル）の構造をした乾燥剤）です。一般的にこの細孔内に入った水分子がその細孔内に吸着し、留まるためで乾燥剤としての機能を果たします。MOLVERは迅速で高い吸湿能力を示し、複層ガラスの空気層の性能を長期間持続させることが可能です。また、ポリサルファイド、シリコン、ポリウレタン、ホットメルト等のあらゆる2次シール材に対して使用可能です。
◆MOLVER 仕様
梱包：
25kg/箱（真空パック）、
150kg/ドラム(粒度0.5～0.9品のみ)、
600kg/袋 (粒度0.5～0.9品のみ)
保管期間： 2年（乾燥した室内で密閉包装時）
技術仕様
| 特徴 | 単位 | 仕様 | ||
| 製品コード | 4065-C1-Z | 4065-C2-Z | 4065-C3-Z | |
| 粒径 | mm | 0.5～0.9 | 1.0～1.5 | 1.5～2.0 |
| 粒度分布 | % (重量比) | ≧98 | ≧98 | ≧98 |
| 粉じん含有量（濁度） | NTU （比濁法濁度単位） | ≦40 | ≦40 | ≦40 |
| かさ密度 | g/ml | 0.70～0.80 | 0.70～0.80 | 0.70～0.80 |
| 標準水分吸着容量 Tc (EN 1279-4) | % (重量比) | 17 | 17 | 17 |
| 有効水分吸着量 (EN 1279-4) | % (重量比) | ＞ 16 | ＞ 16 | ＞ 16 |
| 強熱減量（540℃）(EN 1279-4) | % (重量比) | ≦1.7 | ≦1.7 | ≦1.7 |
| ガス脱着量 (EN 1279-4) | ml/g | ≦0.30 | ≦0.30 | ≦0.30 |
| ΔT値 (EN 1279-6) ※ | ||||
| 製品製造時（供給時） | ℃ | 35 | 35 | 35 |
| 製品使用時 | ℃ | 30 | 30 | 30 |
アルミスペーサー（高さ6.5mm） 1mあたりでの乾燥剤の標準使用量（g/m）
| スペーサー品種 | 粒径0.5～0.9 | 粒径1.0～1.5 |
| 5.5mm | 20 | 19 |
| 8.5mm | 33 | 25 |
| 10.5mm | 41 | 39 |
| 11.5mm | 46 | 42 |
| 13.5mm | 54 | 51 |
| 14.5mm | 59 | 56 |
| 15.5mm | 64 | 60 |
| 17.5mm | 73 | 68 |
| 19.5mm | 83 | 78 |
| 21.5mm | 91 | 87 |
| 23.5mm | 100 | 96 |
| 26.5mm | 113 | 109 |
◆複層ガラスにはなぜ3Aタイプの乾燥剤が用いられる？
一般的に複層ガラスに用いる乾燥剤は3A モレキュラーシーブが適切とされています。水の分子サイズは約2.8Åで3Aタイプでも4Aタイプでも水分の吸着に問題はありません。しかしながら、ゼオライトの分子構造に由来する細孔径がより大きい4Aタイプでは、4Å程度の分子サイズである窒素や酸素も吸着してしまいます。そのため、複層ガラス用の乾燥剤として使用すると複層ガラスの空気層内部の圧力低下を招く可能性があります。乾燥剤のガスの吸着反応は発熱反応であり温度が低いほど反応しやすくなるため、複層ガラス内部の温度が低くなれば空気層の圧力が下がり、温度が高くなれば圧力が上がります。このため、4Aタイプの乾燥剤を使用すると複層ガラスに負荷を与え、製品寿命を縮める可能性があります。
FENZI社のMOLVERはこのような知見に基づいて設計された乾燥剤で、複層ガラスに好適です。
＝＝
その他、ご質問等はお気軽に当社までお問い合わせください。
＜今回のメーカー＞
以下画像をクリックしていただくとメーカーのウェブサイトにアクセスできます
本記事に関する問い合わせ先
株式会社TGM 営業部 資材グループ
TEL: 03-6261-1260 MAIL: general@tgm-japan.com
TGM way
